Isı emici boyutu, bir elektronik bileşenin veya sistemin ürettiği atık ısının çevreye verimli bir şekilde dağıtılmasını sağlamak için tasarlanan soğutma bileşeninin fiziksel boyutlarını ifade eder. Bu boyutlar, ısı emicinin uzunluğu, genişliği, yüksekliği, kanatçık kalınlığı, kanatçık aralığı ve toplam yüzey alanı gibi metrikleri içerir. Etkin bir ısı emici boyutu seçimi, termal direnci minimize etmek, bileşenin çalışma sıcaklığını kabul edilebilir limitler dahilinde tutmak ve dolayısıyla sistem güvenilirliğini ve performansını optimize etmek için kritik öneme sahiptir. Boyutlandırma süreci, ısı kaynağının gücü (Watt), maksimum kabul edilebilir çalışma sıcaklığı (Celsius), ortam sıcaklığı (Celsius) ve istenen termal direnç (K/W) gibi faktörlere dayanır.
Isı emici boyutu, termal yönetim stratejisinin ayrılmaz bir parçasıdır ve hesaplamalı akışkanlar dinamiği (CFD) analizleri, sonlu elemanlar yöntemi (FEM) simülasyonları ve deneysel doğrulamalar yoluyla belirlenir. Basit konveksiyonel ısı emicilerden, ısı boruları ve buharlaşmalı soğutma sistemleri gibi daha karmaşık yapılara kadar, boyutlandırma prensipleri benzerdir ancak detaylarda farklılık gösterir. Bir ısı emicinin boyutu doğrudan termal performansını etkiler; daha büyük yüzey alanı genellikle daha düşük termal dirence ve dolayısıyla daha iyi soğutma kapasitesine işaret eder. Ancak, fiziksel kısıtlamalar (alan, ağırlık) ve maliyetler, optimum boyutun belirlenmesinde önemli rol oynar.
Mekanizma ve Fizik
Isı emiciler, temel olarak ısı transferinin üç ana mekanizmasını kullanır: iletim, konveksiyon ve radyasyon. Atık ısı, öncelikle temas halinde olduğu ısı kaynağına (örneğin, bir entegre devre) iletim yoluyla aktarılır. Isı emicinin materyalinin termal iletkenliği (örneğin, alüminyum, bakır) bu iletim verimliliğinde kritik rol oynar. Isı emiciye aktarılan termal enerji, kanatçık yapısı boyunca yüzey alanını artırarak dağıtılır. Bu yüzey alanından çevreleyen akışkana (genellikle hava veya sıvı) ısı transferi, konveksiyon yoluyla gerçekleşir. Konveksiyon, doğal (serbest) veya zorlanmış (fan destekli) olabilir ve ısı transfer katsayısı (h) ile doğrudan ilişkilidir. Boyutlandırma, kanatçıkların geometrisi, aralığı ve yüksekliği gibi faktörleri optimize ederek yüzey alanını maksimize etmeyi hedefler. Radyasyon da, özellikle yüksek sıcaklıklarda ve vakum gibi konveksiyonun sınırlı olduğu ortamlarda, ısı dağılımına katkıda bulunabilir. Yüzey kaplamaları (örneğin, siyah anotlama), radyasyonla ısı transferini artırabilir.
Termal Direnç ve Boyut İlişkisi
Bir sistemin termal direnci (Rth), belirli bir miktarda ısı akışı (P) için oluşan sıcaklık farkı (ΔT) olarak tanımlanır: Rth = ΔT / P (birimi K/W veya °C/W'dir). Toplam termal direnç, ısı kaynağının termal direnci, arayüz termal direnci (termal macun gibi), ısı emicinin kendi termal direnci (Rth,hs) ve ortam ile ısı emici arasındaki termal dirençten oluşur. Isı emici boyutu, Rth,hs'yi doğrudan etkiler. Genel bir kural olarak, ısı emici yüzey alanı arttıkça, Rth,hs azalır. Bu azalma, konveksiyon ve radyasyon yoluyla ısı transferinin artmasından kaynaklanır. Ancak bu ilişki doğrusal değildir; belirli bir noktadan sonra yüzey alanındaki artışın termal dirence etkisi azalır.
Boyutlandırma formülleri genellikle şu şekilde basitleştirilebilir: Rth,hs = (Ths - Tamb) / Ploss, burada Ths ısı emici taban sıcaklığı ve Tamb ortam sıcaklığıdır. Pratikte, istenen maksimum bileşen sıcaklığı (Tj,max) ve ısı üretimi (Pdiss) bilindiğinde, gereken maksimum ısı emici termal direnci (Rth,max) hesaplanır: Rth,max = (Tj,max - Tamb) / Pdiss - Rth,junction-case - Rth,interface. Bu Rth,max değeri, ardından uygun bir ısı emici geometrisi seçilerek elde edilmeye çalışılır.
Kanatçık Tasarımının Etkisi
Isı emici boyutunu belirlerken kanatçık tasarımı hayati rol oynar. Kanatçık yüksekliği ve kalınlığı, toplam yüzey alanını etkilerken, kanatçık aralığı, hava akışının verimliliğini belirler. Çok dar aralıklar hava akışını kısıtlayarak konvektif ısı transferini azaltabilir, çok geniş aralıklar ise aynı hacimdeki yüzey alanını düşürür. İdeal kanatçık aralığı, konveksiyon ve iletim arasındaki dengeyi optimize eden bir noktada bulunur ve genellikle kullanılan akışkanın viskozitesine ve akış hızına bağlıdır. Kanatçık şekli (düz, eğimli, delikli) ve dizilimi (dik, paralel) de aerodinamik direnci ve termal performansı etkileyen diğer önemli faktörlerdir.
Endüstri Standartları ve Uygulamalar
Elektronik bileşenlerin termal yönetimi için belirli standartlar bulunmamakla birlikte, MIL-STD-883 gibi askeri standartlar ve JEDEC gibi endüstri kuruluşları, elektronik cihazların termal karakterizasyonu ve test yöntemleri hakkında yönergeler sunar. CPU'lar, GPU'lar, yüksek güçlü LED'ler, transistörler, güç amplifikatörleri ve sunucu bileşenleri gibi ısıl olarak yoğun uygulamalar, etkili ısı emici boyutlandırması gerektirir. Otomotiv sektöründe, güç elektroniği modülleri (örneğin, invertörler, DC-DC dönüştürücüler), LED farlar ve kontrol üniteleri, sıcak ve titreşimli ortamlarda güvenilirliklerini sağlamak için özenle boyutlandırılmış ısı emicilere ihtiyaç duyar.
Avantajlar ve Dezavantajlar
Etkin ısı emici boyutlandırmanın avantajları şunlardır:
- Geliştirilmiş Güvenilirlik: Bileşenlerin daha düşük sıcaklıklarda çalışması, arıza oranını azaltır ve ömrünü uzatır.
- Artırılmış Performans: Özellikle yarı iletken cihazlarda, daha düşük sıcaklıklar daha yüksek saat hızlarına ve daha iyi işlem gücüne olanak tanır (termal kısıtlamalar azalır).
- Stabil Çalışma: Sıcaklık dalgalanmalarının minimize edilmesi, sistemin daha stabil ve öngörülebilir çalışmasını sağlar.
- Enerji Verimliliği: Aşırı ısınmayı önlemek için gereken fan hızlarının optimize edilmesi veya pasif soğutma çözümlerinin kullanılması enerji tüketimini azaltabilir.
Dezavantajları veya zorlukları şunlardır:
- Maliyet: Daha büyük veya daha karmaşık ısı emiciler, malzeme ve üretim maliyetlerini artırır.
- Ağırlık ve Hacim: Özellikle taşınabilir veya alan kısıtlı uygulamalarda, büyük ısı emiciler istenmeyen ağırlık ve yer kaplama sorunları yaratabilir.
- Tasarım Karmaşıklığı: Optimum boyutlandırma, detaylı termal analiz ve mühendislik bilgisi gerektirir.
- Çevresel Faktörler: Ortam sıcaklığı, hava akış hızı ve kirlilik gibi faktörler, ısı emicinin etkinliğini önemli ölçüde etkileyebilir ve boyutlandırma tahminlerini değiştirebilir.
Gelişim ve Alternatifler

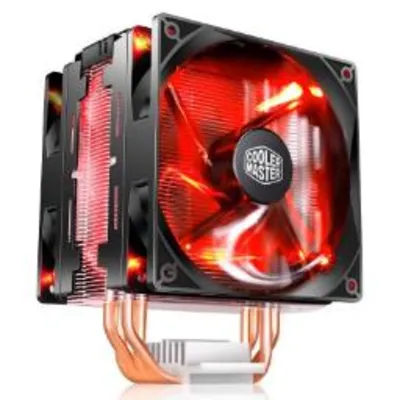

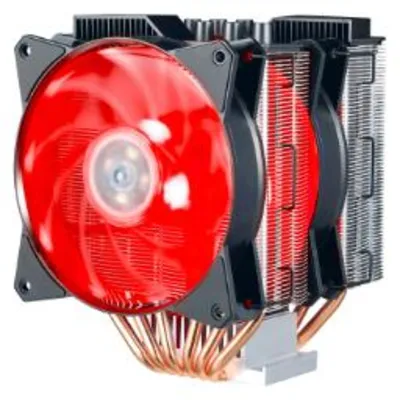

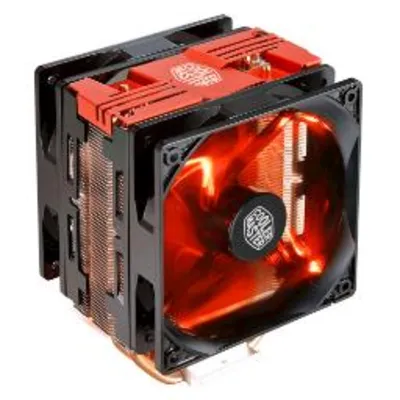

Isı emici teknolojisi, termal iletkenliği daha yüksek malzemelerin (örneğin, elmas, grafit bazlı kompozitler), mikro kanatçık yapıları ve gelişmiş üretim teknikleri (örneğin, 3D baskı) ile sürekli gelişmektedir. Isı boruları (heat pipes), iki fazlı akışkan döngüsü prensibiyle çalışarak son derece yüksek termal iletkenlik sağlayan ve ısıyı uzak mesafelere taşıyabilen popüler çözümlerdir. Buharlaştırmalı soğutma, peltier modülleri ve sıvı soğutma sistemleri de, özellikle yüksek performanslı uygulamalarda ısı emici boyutlandırmasının ötesine geçen alternatif veya tamamlayıcı soğutma çözümleri olarak öne çıkar.
Pratik Uygulama ve Performans Metrikleri
Pratikte, ısı emici seçimi ve boyutlandırması, CAD yazılımları ve termal simülasyon araçları kullanılarak yapılır. Süreç, ısı kaynağının termal gücü, çalışma ortamı koşulları ve bileşenlerin termal limitleri göz önünde bulundurularak iteratif bir yaklaşımla gerçekleştirilir. Performans metrikleri genellikle şunları içerir:
- Termal Direnç (Rth): Belirtilen koşullar altında ısı emicinin ne kadar verimli olduğunu gösterir.
- Maksimum Çalışma Sıcaklığı: Belirli bir güç ve ortam sıcaklığında ulaşılabilen en yüksek sıcaklık.
- Ağırlık ve Boyutlar: Fiziksel kısıtlamalar açısından önemlidir.
- Hava Akışı Direnci: Özellikle fanlı soğutmada, fan performansını etkiler.
| Özellik | Değer Aralığı (Örnek) | Etkileyen Faktörler |
| Malzeme | Alüminyum Alaşımları (6063, 6061), Bakır | Termal İletkenlik, Yoğunluk, Maliyet |
| Termal İletkenlik (W/m·K) | 170 (Alüminyum) - 400 (Bakır) | Malzeme Türü |
| Termal Direnç (K/W) | 0.1 - 50+ (Geometriye Bağlı) | Yüzey Alanı, Kanatçık Tasarımı, Akış Hızı |
| Yüzey Alanı (cm²) | 10 - 10000+ | Boyutlar, Kanatçık Yoğunluğu |
| Boyutlar (mm) | 10x10x5 - 200x200x100 | Uygulama Alanı, Güç Kaynağı |
| Maksimum Çalışma Sıcaklığı (°C) | 150 - 250+ (Malzemeye Bağlı) | Malzeme Özellikleri, Ortam Sıcaklığı |
Bu tablo, farklı ısı emici türleri ve uygulamaları için tipik değerleri ve bu değerleri etkileyen temel faktörleri göstermektedir. Gerçek dünyada, bu metrikler, özel tasarım gereksinimlerine ve simülasyon sonuçlarına göre hassas bir şekilde belirlenir.
Isı emici boyutlandırması, termal performansın optimizasyonu ile maliyet, ağırlık ve hacim kısıtlamaları arasında dikkatli bir denge gerektiren mühendisliksel bir optimizasyon problemidir. Teknoloji ilerledikçe, daha verimli malzemeler ve gelişmiş tasarım teknikleri, daha kompakt ve etkili soğutma çözümlerinin geliştirilmesine olanak tanıyacaktır. Gelişmiş hesaplama araçları ve analiz yöntemleri, mühendislerin karmaşık termal zorluklar için en uygun ısı emici boyutlarını belirlemelerine yardımcı olmaya devam edecektir.
